와이어의 '작은 그릇'은 무엇입니까?
이 "작은 그릇"은 과학적으로 절연체라고 불립니다. 과거에는 대부분의 사람들이 도자기로 만들어 졌기 때문에 많은 전력 노동자들이 도자기 병이라고 부르는 것을 좋아합니다. 이 '작은 그릇'을 과소 평가하지 마십시오. 전력망의 안정성 및 안전한 작동과 직접 관련된 변속기 라인의 매우 중요한 구성 요소입니다.
절연체는 무엇입니까?
절연체는 절연 재료 및 금속 피팅으로 구성되며 일반적으로 중간에 접착제와 함께 결합됩니다. 절연 재료 부분은 우수한 전기를 보장 할 수 있습니다
절연체의 절연 강도, 하드웨어 부품은 절연체를 고정하는 데 사용됩니다.
많은 유형의 절연체가 있습니다.
설치 방법에 따르면, 주로 서스펜션 절연체 및 포스트 절연체로 나눌 수 있습니다.
△ 서스펜션 절연체는 고전압 오버 헤드 전송 라인, 발전소 및 변전소에서 유연한 버스 바의 단열 및 기계적 고정에 널리 사용됩니다. 서스펜션 절연체는 디스크 - 모양의 서스펜션 절연체 및로드 - 모양의 서스펜션 절연체로 나눌 수 있습니다.

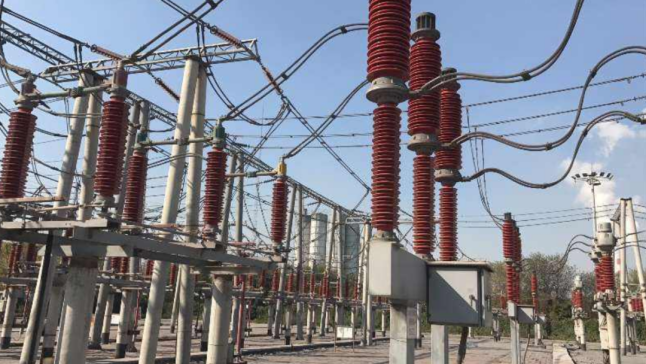

기둥 절연체는 주로 발전소 및 변전소의 버스 바 및 전기 장비의 단열 및 기계적 고정에 사용됩니다. 포스트 절연체는 종종 분리 스위치 및 회로 차단기와 같은 전기 장비의 구성 요소로 사용됩니다.
사용 된 절연 재료에 따르면, 세라믹 절연체, 유리 절연체 및 복합 절연체 (복합 절연체라고도 함)로 나눌 수 있습니다. 유리 단열기와 도자기 절연체는 주로 디스크 - 모양이며 복합 절연체는 주로 긴 막대 - 모양입니다. 따라서 "작은 보울"은 유리 단열재 도자기 절연체 일 가능성이 높습니다.

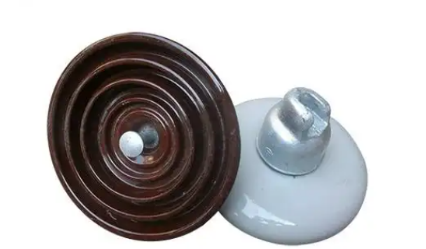

도자기 절연체의 장점은 무엇입니까?
도자기 절연체의 절연 부분은 전기 세라믹으로 만들어 졌는데,이 세라믹은 우수한 화학적 안정성 및 열 안정성, 강한 방지 능력, 우수한 전기 및 기계적 특성 및 유연한 어셈블리를 갖는 전기 세라믹으로 만들어졌습니다. 그러나 결함이있는 경우 쉽게 찾을 수 없습니다.

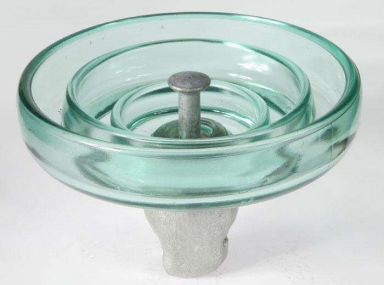

유리 절연체의 장점은 무엇입니까?
유리 절연체의 절연 부분은 기계적 강도가 높은 강화 유리로 만들어졌으며 표면에 균열이 발생하지 않으며 노화 속도가 느립니다.

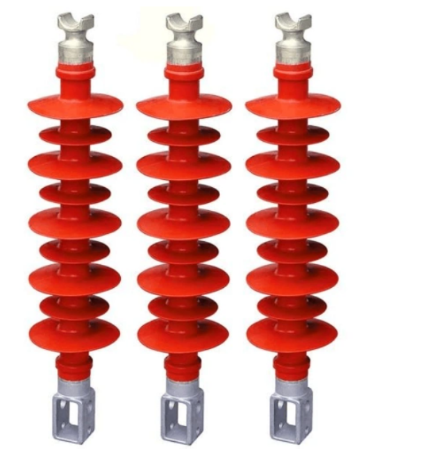

복합 절연체의 장점은 무엇입니까?
복합 절연체는 크기가 작고, 무게가 빛이 많고, 인장 강도가 높고, 오염 성 플래시 저항이 우수하지만, 이들의 노화 능력은 도자기 및 유리 절연체보다 열등합니다.
또한, 오염 된 영역을 위해 특별히 설계된 오염 내성 절연체 (오염은 무엇을 의미합니까? 나중에 공개하자)와 DC 전송 라인에 사용되는 DC 절연체가 있습니다.
'Small Bowl Bowl'의 기능은 무엇입니까?
절연체의 기능은 무엇입니까?
우리가 일반적으로 볼 수있는 변속기 라인은 철탑과 기둥이 지원하고 연결됩니다. 한 친구가 한 번 물었을 때, 강화 콘크리트 극과 금속 타워는 도체이며, 전압 수준이 높은 전선은 일반적으로 단열재가없는 "베어 와이어"입니다. 연결될 때 누출이 없습니까?
실제로 조심스럽게 관찰하면 전선이 기둥과 타워에 직접 연결되지 않고 절연체에 연결되어 있음을 알 수 있습니다.

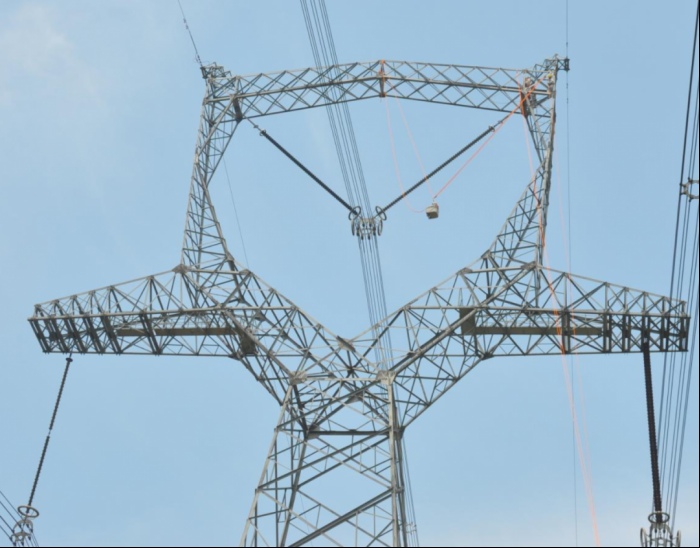

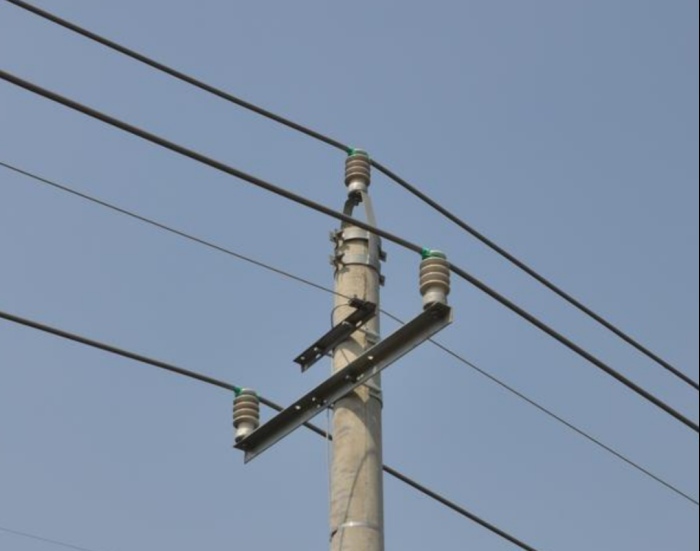

위의 그림에서, 와이어가 절연체에 고정되어 있고, 절연체는 십자형 (즉, 철 프레임)에 고정되어 있고 크로스 암은 극 또는 철 타워에 고정되어 있음을 알 수 있습니다.
따라서 절연체의 기능은 다음과 같습니다.
wire 와이어로 생성 된 장력과 압력을 견딜 수 있도록 와이어를 타워에 고정하십시오.
current 전류 운반 도체 (예 : 와이어)와 지구 사이에 좋은 단열재를 확립합니다.

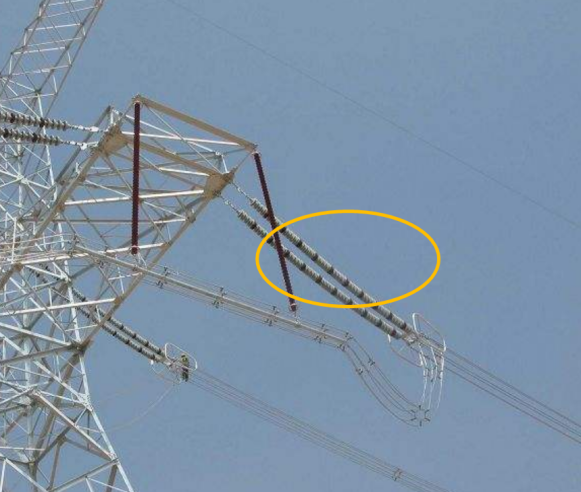

전압 수준이 높은 변속기 라인에서, 절연체는 일반적으로 "단일 군인 전투"가 아니라 직렬로 연결됩니다. 우리는이 유형의 "그룹 전투"절연체 문자열이라고합니다. 전송 라인의 전압 수준이 높을수록 절연체 문자열이 더 길다.
작은 장면을 삽입하자 :
어느 날, 당신과 당신의 여자 친구 (남자 친구)는 갑자기 철탑과 전력 변속기 라인이 그들 앞에 나타 났을 때 도로를 걷고있었습니다. 내 여자 친구 (남자 친구) 전기 공학 전공은 당신을 테스트하기로 결정했습니다.
이 시점에서 변속기 라인에서 "작은 보울"만 찾아서 라인의 전압 레벨을 대략 결정하기 위해 "작은 그릇"의 수를 계산하면됩니다.
일반적으로 말하기 - -
35kV 전력선의 약 3 개의 "작은 그릇"이 있으며
110kV 라인의 약 7 "작은 그릇"이 있으며
220kV 전력선의 약 14 "작은 그릇"이 있으며
330kV 라인의 약 19 "작은 그릇"이 있으며
500kV 라인의 약 28 "작은 그릇",
750kV 라인의 약 36 개의 "작은 그릇",
1000kV 라인의 약 58 "작은 그릇"이 있습니다.
물론 이것은 대략적인 판단 일 뿐이며, 단열기를 추가 해야하는 높은 고도, 오염 된 지역 또는 중요한 전원 타워와 같은 특정 문제를 분석해야합니다.

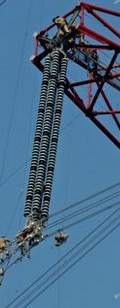

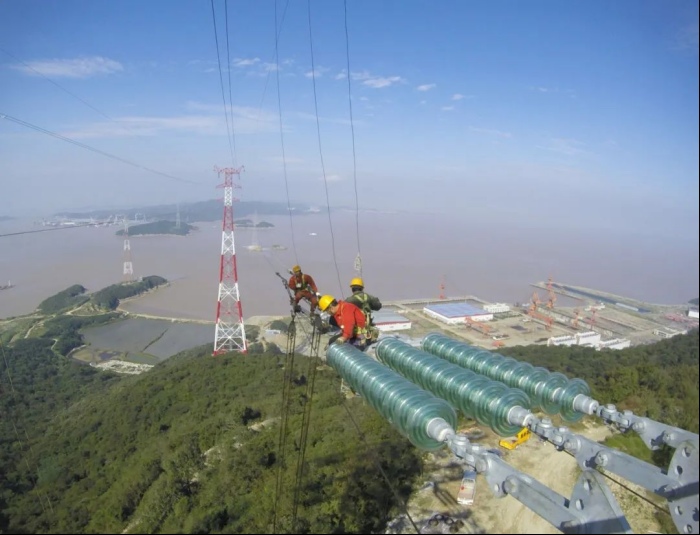

이것은 1000 킬로 볼트의 높은 전압을 가진 절연체 문자열입니다. 조심스럽게 계산 한 후 약 50 - 60 "작은 그릇"이 있습니다.
절연체는 왜 이런 식으로 만들어 집니까?
여기서 우리는 먼저 절연체와 밀접한 관련된 전문 용어를 설명해야합니다 - 오염 플래시 오버.
농업 먼지 오염, 소금 알칼리 오염, 해안 해수 (안개) 오염, 조류 배설 오염 및 전기 장비 절연체의 표면에 부착 된 기타 오염 물질은 습한 조건 하에서 전도성 필름을 형성하여 절연체의 절연 성능을 줄입니다. 이로 인해 전기장의 작용 하에서 절연체의 표면을 통해 누출 전류가 흐르고 강한 방전 현상이 발생할 수 있습니다. 이 현상을 오염 플래시 오버라고합니다.
절연체 오염 플래시 오버 테스트. (China Electric Power Research Institute에서)
오염 플래시 오버를 방지하기위한 많은 조치가 있습니다. 전통적인 방법은 봄과 가을의 유지 보수 중에 전력망을 청소하고 실리콘 오일 및 실리콘 그리스와 같은 코팅을 사용하는 것입니다. 절연체의 크리히 지 거리를 합리적으로 조정하는 것도 방법입니다.

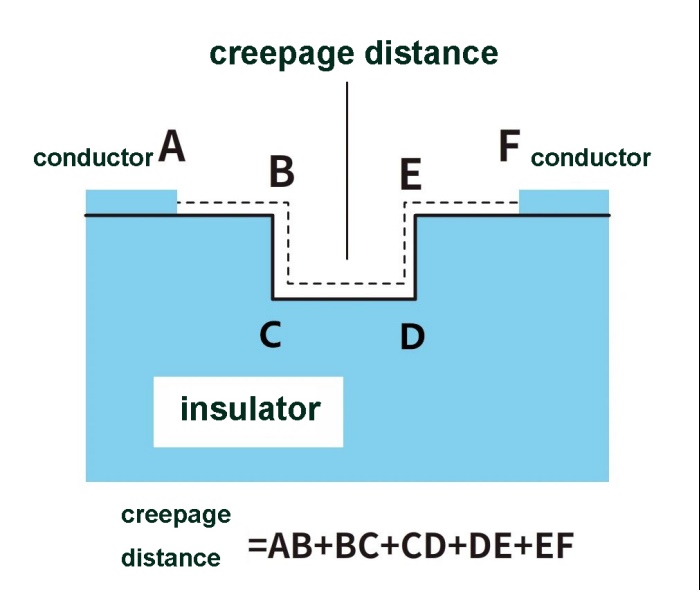

여기에서 두 번째 전문 용어를 제공하십시오 - 소름 끼치는 거리. 크리히 게이 거리는 두 개의 전도성 성분 사이 또는 전도성 구성 요소와 장비의 보호 인터페이스 사이의 절연체 표면을 따라 측정 된 가장 짧은 경로입니다. 전송 라인에서 절연체에 대한 최소 크리징 거리 요구 사항은 절연체의 양쪽 끝에서 전도성 구성 요소, 절연 재료 및 주변 환경의 오염 상황 사이의 전압과 관련이 있습니다. 일반적으로 오염 거리가 길수록 오염이 발생할 가능성이 줄어 듭니다.
크리히 지 거리는 개미가 한 충전 된 본체에서 다른 차체로 이동 해야하는 가장 짧은 거리로 볼 수 있습니다.

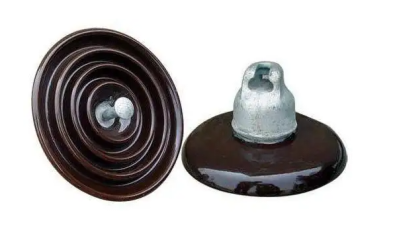

곡선, 층이있는 '작은 그릇'또는 '플레이트'모양의 절연체를 설계 할뿐만 아니라 절연체의 수를 늘리면 오염 거리가 증가하고 전송 라인이 '오염 플래시 오버'를 경험하는 것을 방지 할 수 있습니다. 또한 비기 동안,이 모양의 절연체는 하수가 하위 부분에서 하단으로 직접 흐르지 않도록하여 물 기둥을 형성하고 접지 단락을 유발할 수 있습니다. 먼지 가이 모양의 절연체에 떨어지면 고르지 않게 분포되어 어느 정도 압축 강도를 보장합니다.

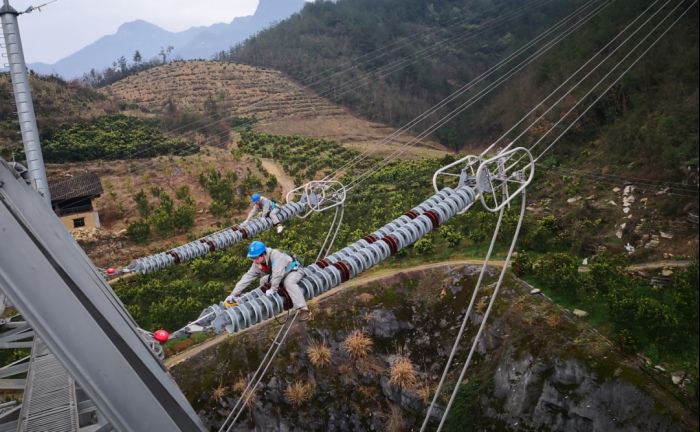

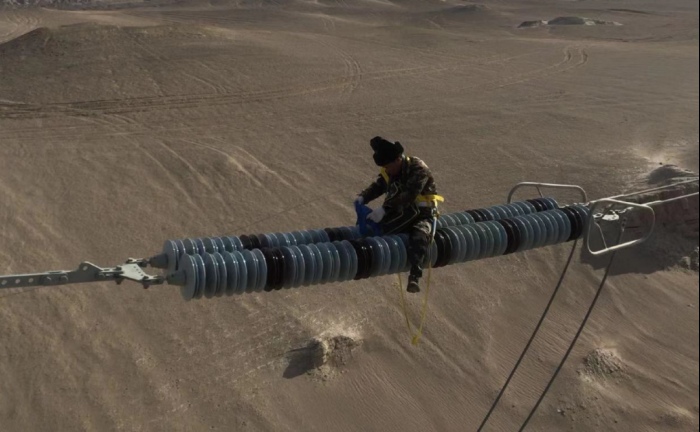

오염 방지 플래시 오버는 전송 라인의 작동 및 유지 보수에서 매우 중요한 작업입니다. 파워 그리드의 봄과 가을 검사 중에 그리드 직원은 높은 극과 탑을 올라 절단기를 청소하고 닦아냅니다!
이것을보고, 당신은이 '작은 그릇'이 매우 중요하다는 것을 알고 있습니까? 너무 중요하기 때문에 'Little Bowl Bowl Bowl'이라고 부르지 마십시오. Jue Yuan Zi! 절연체
