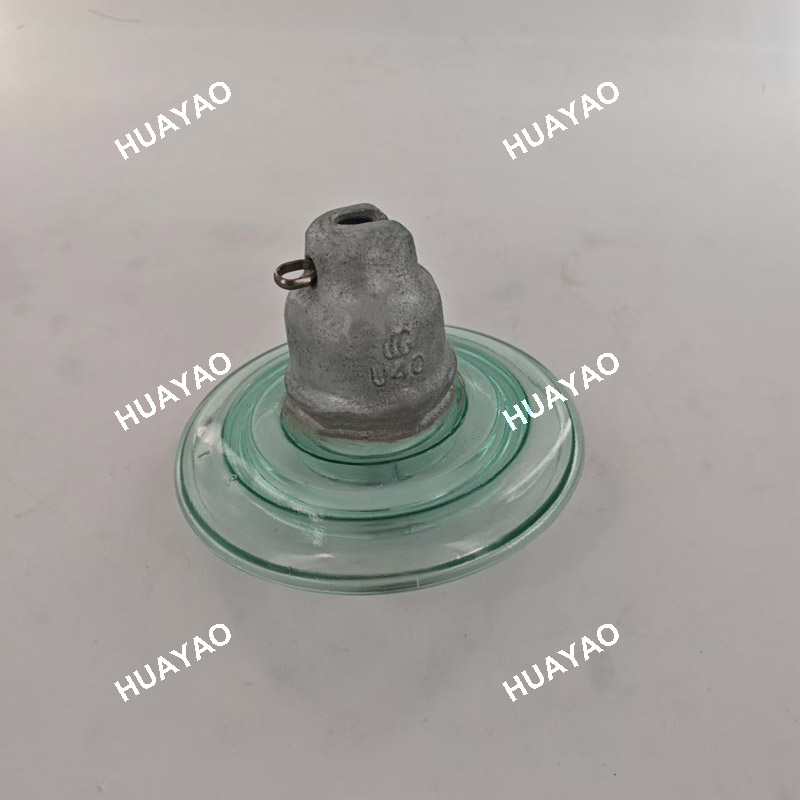

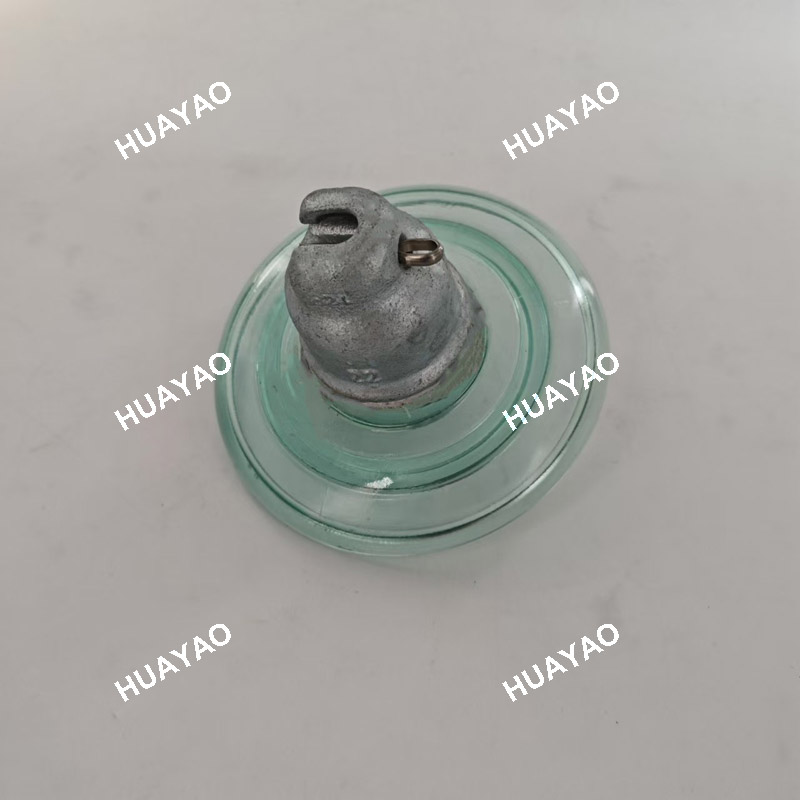

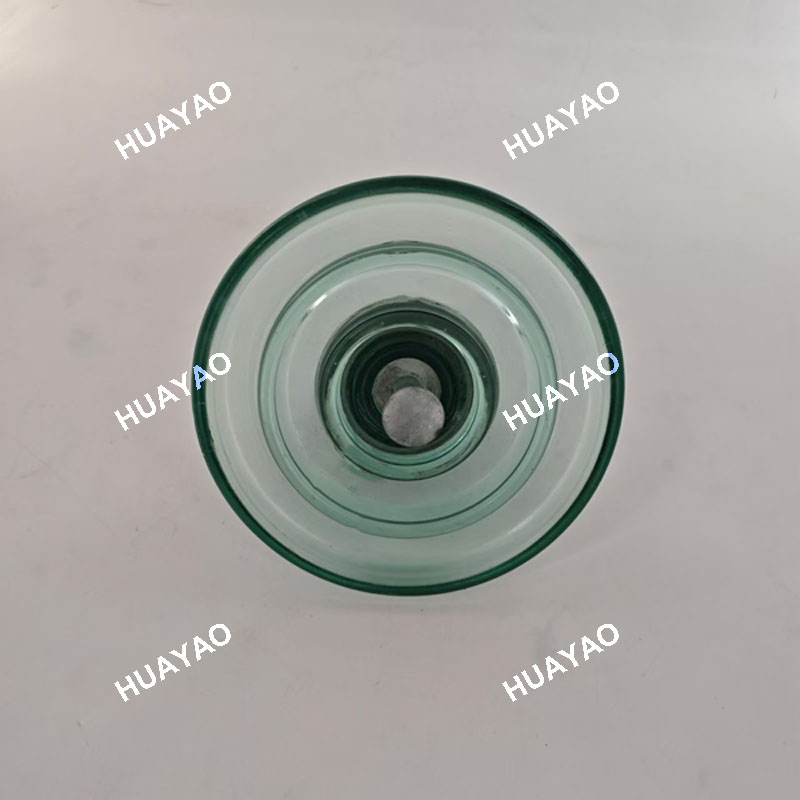

Hochspannungs -Federung 40 KN Härter Glasisolator U40B Glasisolatoren

U40B ist ein leichter, scheibenförmiger Glasaufhängungsisolator für Mittel- und Niederspannungsübertragungs- und -verteilungsleitungen mit einem Kern von 40 kN mechanischer Belastung und 33 kV elektrischer Isolierung. Es eignet sich besonders für die Sanierung ländlicher Stromnetze und den Bau städtischer Verteilernetze. Auswahlvorschlag: Normale Umgebung, allgemeine Linie → U40B/110 (Standardtyp) Starkwindbereich, große Spannweite → U40B/140 (hoher Typ) Leicht verschmutzter Bereich → U40BP/110 (Schadstoffschutztyp) U40B hat sich mit seinen drei Hauptvorteilen – geringes Gewicht, Wirtschaftlichkeit und Wartungsfreiheit – zur idealen Wahl für den Bau von Mittel- und Niederspannungsstromnetzen entwickelt und bietet zuverlässige Garantien für den sicheren und stabilen Betrieb von Verteilungsnetzen.

Strukturkomposition:

Glasisolator ist eine spezielle Isolierungskomponente, die in Overhead -Übertragungsleitungen verwendet wird, um Isolierungen und Unterstützung für Drähte bereitzustellen. Glassisolatoren bestehen normalerweise aus Eisenkappen, geschmiedeten Glasstücken und Stahlfüßen, die mit dem Zementkleber verbunden sind.

Haupttypen von Glasisolator:

Der Glasisolator umfasst Standardtyp, Verschmutzungsresistent, DC -Typ, kugelförmige Typ, aerodynamische Typ, Erdungskabeltyp und Kontaktnetz für elektrifizierte Eisenbahnen Jiangxi Huayao Electric Co., Ltd produzieren Standard -Glasisolator 40 - 550KN, Verschmutzungsbeständige Typ 70 - 400KN, Mutil - Umbrella Typ 120 - 330KN, Glasisolator aerodynamische Typ 120 - 300KN, Erdungsdrahttyp.

Im Folgenden finden Sie einen Standard -Glasisolator 40 - 550KN:

40KN Standard -Disc -Suspensions -Glasisolator U40B Herkunftsort: China Markenname: Huayao Zertifizierung: ISO9001 Tägliche Ausgabe: 10000 Stücke 6 Stücke in Holzhülle, dann in Palette geben. Zahlung und Versand Mindestbestellmenge: 10 Stücke Verpackungsdetails: Normale Exportverpackung Versorgungsfähigkeit: 50000pcs Lieferanschluss: Ningbo, Shanghai Zahlungszeit: TT, L/C, FCA

Schnelles Detail:

Glasstandardprofil -Suspensionsinsulatoren LXP - 40 / U40B Abmessungen Durchmesser (D): 178 mm Abstand (H): 110 mm Kriechentfernung: 185 mm Kupplungsgröße: 11 mm Mechanische Werte Mechanische Ausfallbelastung: 40KN Spannung: 20kn Elektrische Werte Trockenleistung - Frequenzhaltspannung: 50 kV Nassleistung - Frequenz -Spannung: 25 kV Trockener Blitzimpuls -Spannung: 50 kV Punktionsspannung: 90 kV Radio -Einflussspannungsdaten Spannungsspannung RMS zu Masse: 10 kV Maximale RIV bei 1000 kHz: 50 & mgr; V

Was ist der Vorteil von Glasisolator:

Hohe mechanische Stärke
Glastilatoren können erhebliche mechanische Belastungen standhalten, einschließlich des Gewichts des Leiters selbst, Windlasten, Eislasten usw. Es kann den Leiter auf dem Turm immer noch fest stützen, um den sicheren und stabilen Betrieb der Übertragungslinie bei Unwetterzuständen zu gewährleisten, beispielsweise bei Unwetterbedingungen, wie z.

Gute Isolationsleistung
Aufgrund der Isolationseigenschaften von Glasmaterialien selbst können sie die Stromverläufe in hohen Spannungsübertragungsleitungen effektiv verhindern. Darüber hinaus ist die Isolationsleistung von Glasisolatoren relativ stabil und nimmt im Laufe der Zeit nicht wesentlich ab, was zuverlässige Garantien für lange - stabile Stromübertragung bietet.

Null -Wert -Selbstxplosion
Dies ist ein sehr wichtiges Merkmal von Glasisolatoren. Wenn die Isolationsleistung von Glastisolatoren bis zu einem gewissen Grad abnimmt, dh wenn eine Situation "Nullwert" unter der Wirkung der Betriebsspannung auftritt, brechen die Glastilatoren automatisch (Selbstzerstörungen). Mit dieser Funktion können Betriebs- und Wartungspersonal die fehlerhaften Isolatoren leicht erkennen, den zeitnahen Austausch erleichtern und die Sicherheit und Zuverlässigkeit des Übertragungsleitungsbetriebs erheblich verbessern. Im Vergleich zu anderen Arten von Isolatoren ist diese Selbsterkennungs- und Warnfunktion ein einzigartiger Vorteil von Glastilatoren.

Der Produktionsprozessfluss:

Der Produktionsprozess von Glastilatoren in Jiangxi Huayao Electric Co., Ltd ist wie folgt:

Rohstoff mischen => Glasflüssigkeit schmelzen => Drücken Sie die Form der Glasisolators.

Standard des Glasisolators:

Die Tests wurden gemäß:
GB/T1001.1 - 2021 Isolatoren für Überkopfleitungen mit einer Normenspannung über 1000 V Teil1: Keramik- oder Glasisolatoreinheiten für A.C. Systemdefinitionen, Testmethoden und Akzeptanzkriterien (IEC 60383 - 1: 2021 Mod)
GB/7253 - 2019 Isolator für Gemeinkostenleitungen mit einer Nennspannung über 1000 V - Keramik- oder Glasisolatoreinheiten für A.C. Systeme - Merkmale von Isolatoreinheiten von CAP- und Pin -Typ (IEC 60305: 2021 MOD)
IEC 60383 - 1: 2023 Isolatoren für Überkopfleitungen mit einer Normenspannung über 1000 V
IEC 60120: 2020 Abmessungen von Ball- und Sockelkupplungen von Streichinsolventeneinheiten
Jiangxi Huayao Electric Co., Ltd. Wir erstellen den Fabriktestbericht wie oben.
Wir machen immer den folgenden Test für jedes Produkt:
1. Überprüfung der Dimensionen
2. Überprüfungen von Verschiebungen
3.. Verriegelungssystemtest
4. Verzinkter Test
5. Thermalschocktest
6. Mechanischer Ausfallbelastungstest
7. Stellpreisstestetest

Packung des Glasisolators

Standard -Holzschachtel aus Holz aus Holz exportieren
