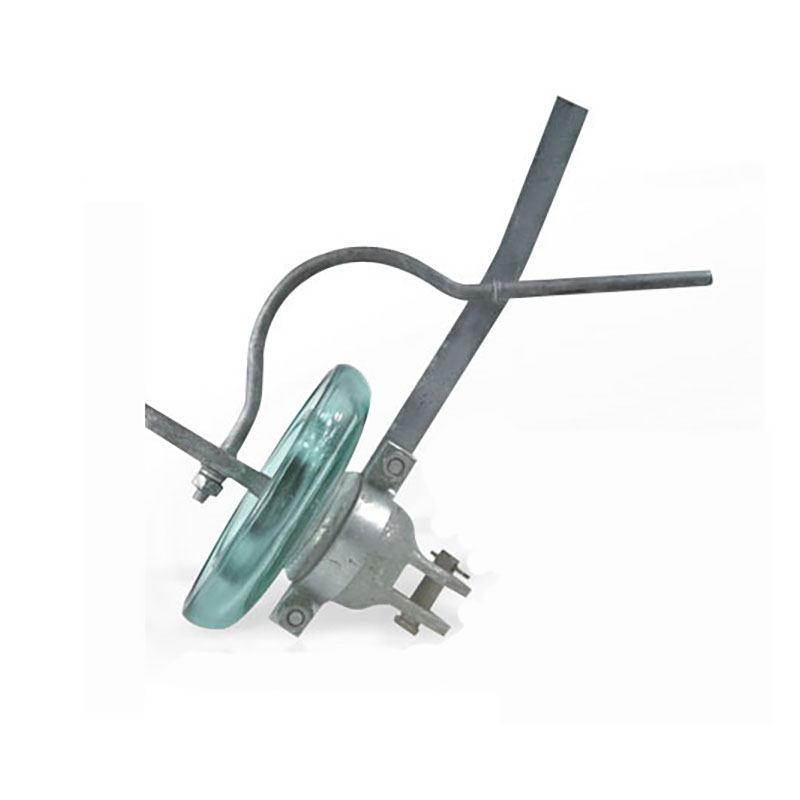

Hochspannung Erddrahtscheibenaufhängung 100 kN verschärftes Glasisolator U100C Glasisolatoren

Strukturzusammensetzung von Erddrahtscheibenaufhängebersusisulator:

Beschreibung des Parameterwerts: Bewertete mechanische Bruchlast von 100 kN Die minimale mechanische Restfestigkeit beträgt 80 kN Nenndurchmesser 255 mm Aufbauhöhe 127/146 mm Anschlussgröße: 16 mm Kugel- und Pfannenanschlussdurchmesser Der kürzeste Entladungsweg entlang der Isolationsoberfläche mit einer Nennkriechstrecke von 320 mm Netzfrequenz-Nassspannungsfestigkeit: 40 kV

Im Folgenden finden Sie einen Standard -Glasisolator 40 - 550KN:

Schnelles Detail:

Arbeitsprinzip des Erdungsscheiben -Scheiben -Glasisolators für Erddraht

Isolationsfunktion: Hauptsächlich in hohen - Spannungsüberkopfübertragungs- und Verteilungsleitungen verwendet, um die Isolierung zwischen dem Erdungsdraht und dem Turm sowie zwischen Erdungsdraht und Turm aufrechtzuerhalten, um durch den Erdungsdraht den Boden zu verhindern, um den normalen Betrieb des Stromsystems zu verhindern, während elektrische und mechanische Belastungen während des Leitungsbetriebs tragen.
Umweltverschmutzungsresistenz: Durch Erhöhen des Kriechenteils der Isolatoren und der Einführung spezieller, schirmförmiger Strukturen kann die Isolationsleistung von Isolatoren in verschmutzten Umgebungen verbessert werden, um die Unfälle von Verschmutzungsverletzungen zu verhindern. Zum Beispiel hat die schirmförmige Öffnung von Umweltverschmutzungsresistenten einen glatten und randfreien Rock, eine geringe Staubakkumulationsrate und eine gute Selbstreinigung in Wind und Regen.

Anwendungsszenarien von Erddrahtscheibenaufhängeblasisolator

Hochspannungsübertragungsleitungen: In hohem - Spannungsüberkopfübertragungsleitungen verschiedener Spannungsniveaus wie 110 kV, 220 kV, 500 kV usw. häufig verwendet, um Bodendrähte zu unterstützen und zu isolieren, um den sicheren und zuverlässigen Betrieb der Übertragungsleitungen sicherzustellen.
In Gebieten mit schwerer Umweltverschmutzung wie Industriestaub, chemischer, Salzalkali, Küstengebieten und nebligen Umgebungen können die Anti -Verschmutzungsprodukte der Erdungsscheibenscheiben -Form -Insulatoren besser an die Umwelt anpassen, das Risiko eines Umweltverschmutzungsverschmutzers verringern und den stabilen Betrieb der Linie sicherstellen.

Der Produktionsprozessfluss:

Der Produktionsprozess von Glastilatoren in Jiangxi Huayao Electric Co., Ltd ist wie folgt:

Rohstoff mischen => Glasflüssigkeit schmelzen => Drücken Sie die Form der Glasisolators.

Standard des Glasisolators:

Die Tests wurden gemäß:
GB/T1001.1 - 2021 Isolatoren für Überkopfleitungen mit einer Normenspannung über 1000 V Teil1: Keramik- oder Glasisolatoreinheiten für A.C. Systemdefinitionen, Testmethoden und Akzeptanzkriterien (IEC 60383 - 1: 2021 Mod)
GB/7253 - 2019 Isolator für Gemeinkostenleitungen mit einer Nennspannung über 1000 V - Keramik- oder Glasisolatoreinheiten für A.C. Systeme - Merkmale von Isolatoreinheiten von CAP- und Pin -Typ (IEC 60305: 2021 MOD)
IEC 60383 - 1: 2023 Isolatoren für Überkopfleitungen mit einer Normenspannung über 1000 V
IEC 60120: 2020 Abmessungen von Ball- und Sockelkupplungen von Streichinsolventeneinheiten
Jiangxi Huayao Electric Co., Ltd. Wir erstellen den Fabriktestbericht wie oben.
Wir machen immer den folgenden Test für jedes Produkt:
1. Überprüfung der Dimensionen
2. Überprüfungen von Verschiebungen
3.. Verriegelungssystemtest
4. Verzinkter Test
5. Thermalschocktest
6. Mechanischer Ausfallbelastungstest
7. Stellpreisstestetest

Packung des Glasisolators

Standard -Holzschachtel aus Holz aus Holz exportieren
