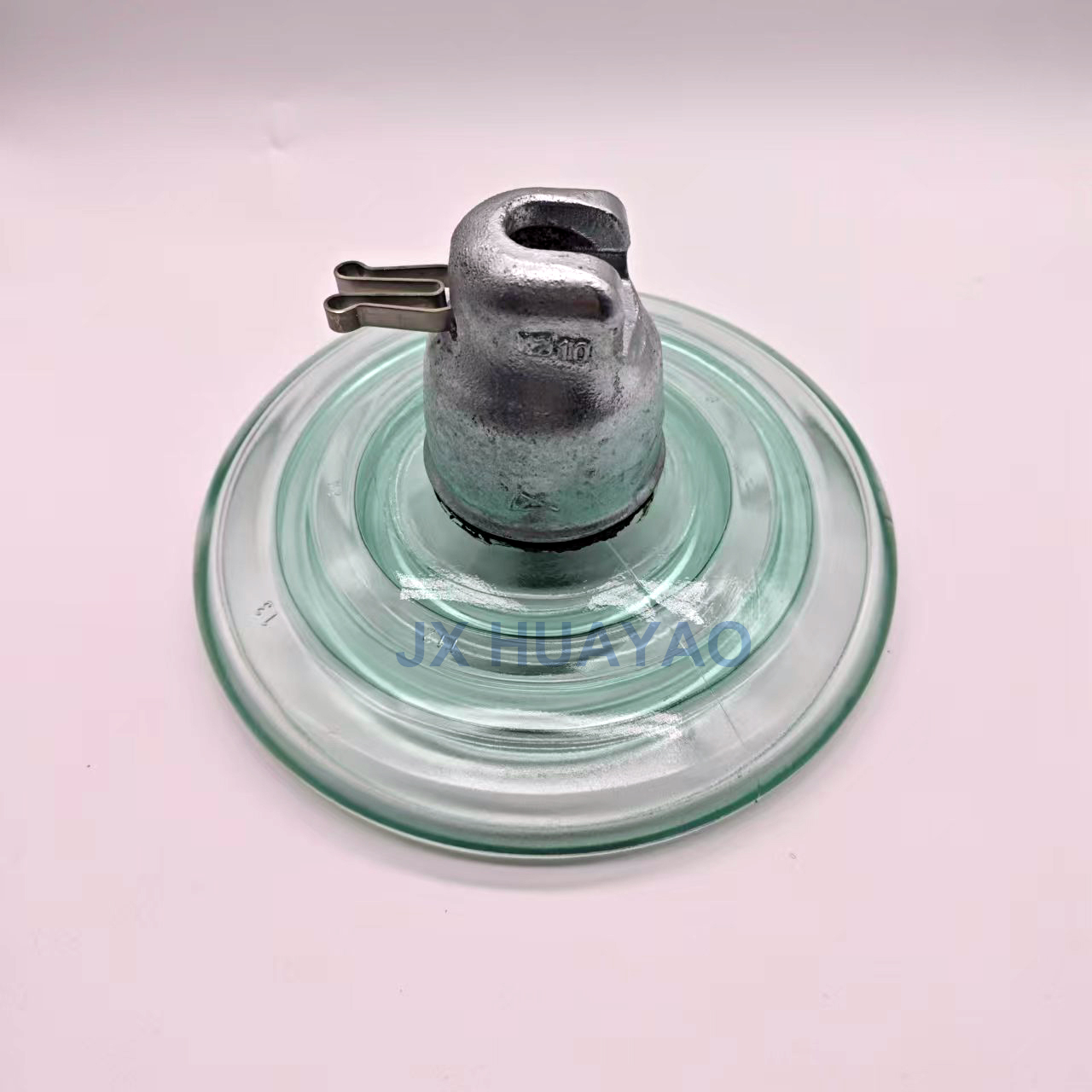

CTV 254 Hochspannungsaufhängung 40 kN elektrischer Glasisolator

Produkteinführung

Glasisolator ist eine spezielle Isolierkomponente, die in Freileitungen zur Isolierung und Unterstützung von Drähten verwendet wird.

Strukturelle Zusammensetzung

Glasisolatoren bestehen normalerweise aus Eisenkappen, gehärteten Glasstücken und Stahlfüßen, die mit Zementkleber zusammengeklebt werden

Haupttypen von Glasisolatoren

Im Folgenden finden Sie die Standard-Glasisolatoren CTV175, CTV254:

Produktdetails

Herkunftsort: China
Markenname: HUAYAO
Zertifizierung: ISO9001
Tagesleistung: 10000 Stück
Verpackung: 6 Stück in Holzkiste, dann auf Palette gelegt
Mindestbestellmenge: 10 Stück
Verpackungsdetails: normale Exportverpackung
Lieferfähigkeit: 50000 Stück
Lieferhafen: Ningbo, Shanghai
Zahlungsbedingungen: TT, L/C, FCA

Schnelle Details

Abmessungen
Durchmesser (D): 255 mm
Abstand (H): 110 mm
Kriechstrecke: 320 mm
Kupplungsgröße: 11 mm

Mechanische Werte
Mechanische Bruchlast: 40 kN
Zugfestigkeit: 20 kN

Elektrische Werte
Trockenleistung - Frequenzfestigkeit: 80 kV
Nassleistung - Frequenzfestigkeit: 40 kV
Trockene Blitzstoßfestigkeit: 100 kV
Durchstoßfestigkeit: 90 kV

Daten zur Funkeinflussspannung
Testspannung RMS zur Erde: 10 kV
Maximaler RIV bei 1000 kHz: 50 μV

Lager der Huayao-Werkstatt

Das Huayao-Produkt wurde mit der 1. Auszeichnung ausgezeichnet. Xi'an High Voltage Apparatus Research Institute Co., Ltd

2. Nationales Inspektions- und Testzentrum für die Qualität von Keramikprodukten, Jiangxi Ceramic Testing Center

Der Inspektionsbericht der Institution.

Alle Produkte werden von international anerkannten Drittorganisationen vollständig akzeptiert und können Test- und Zertifizierungsdienste von Intertek, SGS, BV und anderen Institutionen anbieten. Wir halten uns strikt an internationale Standards, um die Produktqualität zu kontrollieren, eine nachverfolgbare und überprüfbare Qualitätssicherung für globale Kunden bereitzustellen und die umfassenden Anforderungen von Projektausschreibungen und Compliance-Überprüfungen im Ausland zu erfüllen.

Standard des Glasisolators:

Die Tests wurden durchgeführt gemäß:
GB/T1001.1-2021 Isolatoren für Freileitungen mit einer Nennspannung über 1000 V Teil 1: Keramik- oder Glasisolatoreinheiten für Wechselstrom. Systeme Definitionen, Testmethoden und Akzeptanzkriterien (IEC 60383-1:2021 MOD)
GB/7253-2019 Isolator für Freileitungen mit einer Nennspannung über 1000 V-Keramik- oder Glasisolatoreinheiten für Wechselstrom. Systeme-Eigenschaften von Isolatoreinheiten vom Kappen- und Stifttyp (IEC 60305:2021 MOD)
IEC 60383-1:2023 Isolatoren für Freileitungen mit einer Nennspannung über 1000 V
IEC 60120:2020 Abmessungen von Kugelgelenkkupplungen von Strangisolatoreinheiten
Jiangxi Huayao Electric Co., Ltd. hält sich strikt an den oben genannten Standard. Wir erstellen den Werksprüfbericht gemäß dem oben genannten Standard.
Wir führen für jedes Produkt immer folgende Tests durch:
1. Überprüfung der Abmessungen
2. Überprüfungen von Verschiebungen
3. Schließsystemtest
4. Verzinkter Test
5. Thermoschocktest
6. Mechanischer Lasttest
7. Netzfrequenz-Durchstichfestigkeitstest
