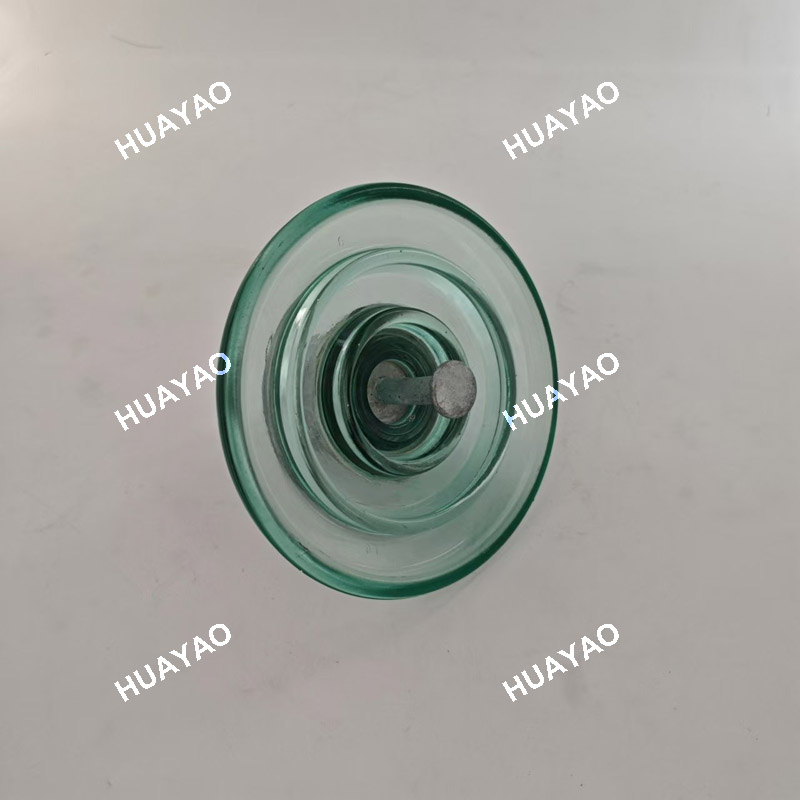

400-kV-Hochspannungs-160-kN-Glasaufhängungsisolator

Produkteinführung

Jiangxi huayao electric Co.,ltd ist ein Profi in der Herstellung dieses Artikels. Die tägliche Produktion dieses Artikels beträgt 10.000 Stück.

Glasisolator ist eine spezielle Isolierkomponente, die in Freileitungen zur Isolierung und Unterstützung von Drähten verwendet wird.

Haupttypen von Glasisolatoren

Glasisolatoren umfassen Standardtypen, schadstoffbeständige Typen, Gleichstromtypen, Kugeltypen, aerodynamische Typen, Erdungskabeltypen und Kontaktnetzwerke für elektrifizierte Eisenbahnen Jiangxi Huayao Electric Co., Ltd. produziert Standard-Glasisolatoren 40-550 kN, verschmutzungsbeständige Typen 70-400 kN, Mehrfachschirm-Typen 120-330 kN, aerodynamische Glasisolatoren 120-300 kN und Erdungsdrahttypen. Huayao-Vorteilsprodukte sind Glasisolatoren mit einer Kapazität von 40 kN-550 kN, die die Anforderungen von 10 kV-500 kV Ultrahochspannungs- und Höchstspannungsübertragungs- und Transformationsleitungen erfüllen können. Huayao hält sich strikt an die Standarddesigns GB, ANSI, BS, DIN, AS und IEC, die für Stromübertragungsleitungen und Umspannwerke gelten. Huayao hat durch die Einführung erstklassiger Produktions- und Prüfgeräte aus Deutschland, Italien und anderen Ländern eine Produktionslinie für Ultrahochspannungs-Isolatoren aus gehärtetem Glas mit fortschrittlicher Produktionstechnologie aufgebaut. Das Unternehmen ist in der Lage, jährlich über 6 Millionen Wechsel- und Gleichstrom-Glasisolatoren zu produzieren.

Es folgt ein Antibeschlag-Glasisolator 40-550Kn:

Produktdetails

Kurzes Detail

GlasNebelprofil AufhängungsisolatorenLXWP5-160 / U160BLP /170

Abmessungen
Durchmesser (D): 320 mm
Abstand (H): 170 mm
Kriechstrecke: 450 mm
Kupplungsgröße: 20 mm

Mechanische Werte
Mechanische Bruchlast: 160 kN
Zugfestigkeit: 80 kN

Elektrische Werte
Trockenleistung - Frequenzfestigkeit: 90 kV
Nassleistung/Frequenzfestigkeit: 55 kV
Trockene Blitzstoßfestigkeit: 140 kV
Durchstoßfestigkeit: 130 kV

Daten zur Funkeinflussspannung
Testspannung RMS zur Erde: 10 kV
Maximaler RIV bei 1000 kHz: 50 μV

Verpackungs- und Versanddaten
Nettogewicht, ca.: 9,0 kg

Lager der Huayao-Werkstatt

Der Produktionsprozess von Glasisolatoren bei Jiangxi Huayao Electric Co.,Ltd ist wie folgt:
Rohmaterial mischen =>Glasflüssigkeit schmelzen =>zu Glasisolatorform drücken =>Härtungsbehandlung =>Kälte- und Schocktest =>Klebermontage =>Routinetest und andere Tests =>Verpackung der fertigen Produkte.
Lager der Huayao-Werkstatt:

Das Huayao-Produkt wurde mit der 1. Auszeichnung ausgezeichnet. Xi'an High Voltage Apparatus Research Institute Co., Ltd

2. Nationales Inspektions- und Testzentrum für die Qualität von Keramikprodukten, Jiangxi Ceramic Testing Center

Der Inspektionsbericht der Institution.

Alle Produkte werden von international anerkannten Drittorganisationen vollständig akzeptiert und können Test- und Zertifizierungsdienste von Intertek, SGS, BV und anderen Institutionen anbieten. Wir halten uns strikt an internationale Standards, um die Produktqualität zu kontrollieren, eine nachverfolgbare und überprüfbare Qualitätssicherung für globale Kunden bereitzustellen und die umfassenden Anforderungen von Projektausschreibungen und Compliance-Überprüfungen im Ausland zu erfüllen.

Standard des Glasisolators:

Die Tests wurden durchgeführt gemäß:
GB/T1001.1-2021 Isolatoren für Freileitungen mit einer Nennspannung über 1000 V Teil 1: Keramik- oder Glasisolatoreinheiten für Wechselstrom. Systeme Definitionen, Testmethoden und Akzeptanzkriterien (IEC 60383-1:2021 MOD)
GB/7253-2019 Isolator für Freileitungen mit einer Nennspannung über 1000 V-Keramik- oder Glasisolatoreinheiten für Wechselstrom. Systeme-Eigenschaften von Isolatoreinheiten vom Kappen- und Stifttyp (IEC 60305:2021 MOD)
IEC 60383-1:2023 Isolatoren für Freileitungen mit einer Nennspannung über 1000 V
IEC 60120:2020 Abmessungen von Kugelgelenkkupplungen von Strangisolatoreinheiten
Jiangxi Huayao Electric Co., Ltd. hält sich strikt an den oben genannten Standard. Wir erstellen den Werksprüfbericht gemäß dem oben genannten Standard.
Wir führen für jedes Produkt immer folgende Tests durch:
1. Überprüfung der Abmessungen
2. Überprüfungen von Verschiebungen
3. Schließsystemtest
4. Verzinkter Test
5. Thermoschocktest
6. Mechanischer Lasttest
7. Netzfrequenz-Durchstichfestigkeitstest

JIANGXI HUAYAO ELECTRIC CO.,LTD nimmt an der Ausstellung in VIETNAM ETE & ENERTEC EXPO, ELECTRICITY ALGERIA EXPO, IRAQ Energy Expo-Konferenz für Strom, Öl, Gas, Asien (Thailand) Strom, Übertragung und Verteilung sowie Energieausstellung usw. teil.
