عازل تعليق قرصي مزدوج-UG100B/146/450D

مقدمة المنتج

معلمات المنتج

الزجاج المزدوج - عوازل تعليق الجناح UG100B/146/450D الأبعاد القطر (د): 280 ملم التباعد (ح): 146 ملم مسافة الزحف: 450 ملم حجم الاقتران: 16 ملم القيم الميكانيكية حمل الفشل الميكانيكي: 100 كيلو نيوتن دليل على التوتر: 50 كيلو نيوتن القيم الكهربائية الطاقة الجافة - تردد تحمل الجهد: 80 كيلو فولت الطاقة الرطبة - تردد تحمل الجهد: 45 كيلو فولت قوة تحمل نبضات البرق الجاف: 120 كيلو فولت ثقب تحمل الجهد: 130 كيلو فولت بيانات الجهد تأثير الراديو اختبار الجهد RMS إلى الأرض: 10 كيلو فولت الحد الأقصى لـ RIV عند 1000 كيلو هرتز: 50μV بيانات التعبئة والشحن الوزن الصافي التقريبي: 6.3 كجم

الأنواع الرئيسية للعوازل الزجاجية

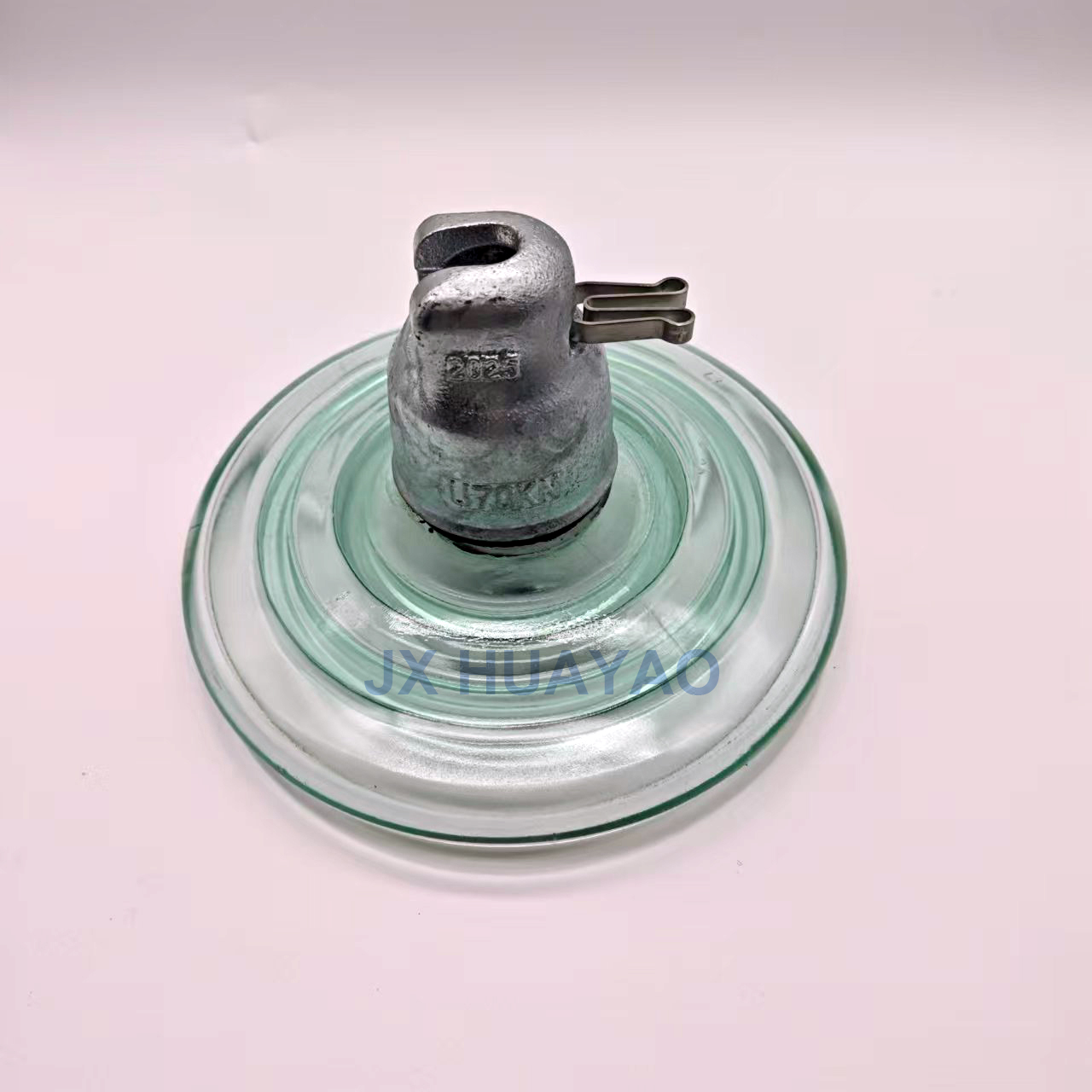

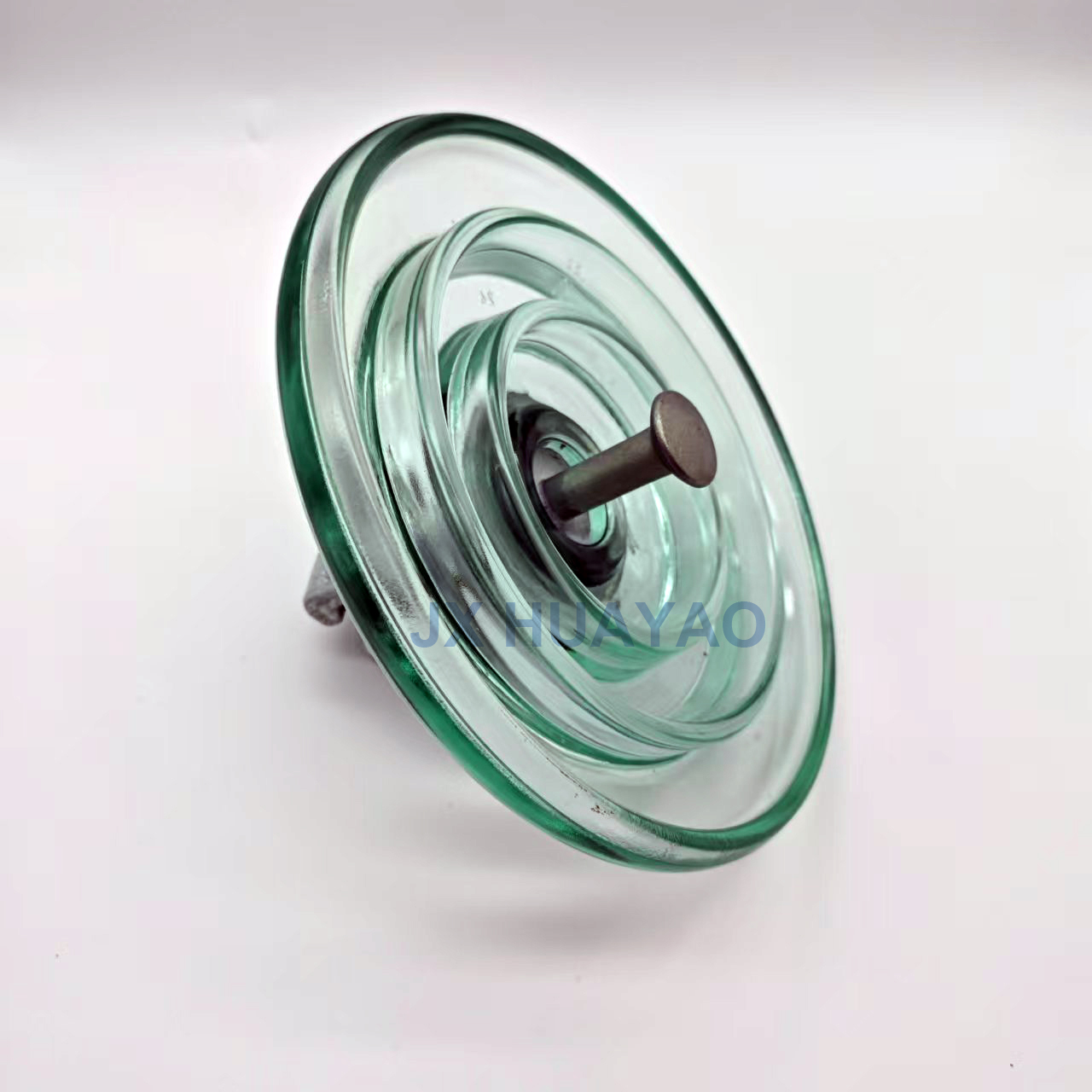

تتكون العوازل الزجاجية عادة من أغطية حديدية، وقطع من الزجاج المقسى، وأقدام فولاذية، يتم ربطها مع بعضها بمادة لاصقة أسمنتية

سلسلة منتجاتنا

العوازل الزجاجية المقسى (المعروفة أيضًا باسم العوازل الزجاجية ذات الجهد العالي، والعوازل الزجاجية لخطوط الكهرباء، والعوازل الزجاجية المعلقة) هي مكونات عزل أساسية لا غنى عنها في أنظمة نقل الطاقة وتوزيعها والاتصالات السلكية واللاسلكية ذات الجهد العالي. وتتمثل وظائفها الأساسية في:موصلات الدعم ميكانيكيا وتقديمالعزل والعزل الكهربائي، مما يضمن التشغيل الآمن والمستقر لخطوط الكهرباء. تتميز المنتجات المصنوعة من الزجاج المقسى عالي القوة بمقاومة عزل عالية ممتازة، والتي يمكنها عزل الموصلات الحية بشكل فعال عن الهياكل الداعمة مثل أبراج النقل والتجهيزات، مما يقضي تمامًا على حوادث السلامة مثل تسرب التيار وتفريغ القوس والدوائر القصيرة. إنها معدات رئيسية تضمن سلامة شبكات الطاقة وسلامتها.

شركة Jiangxi Huayao Electric Co., Ltd. متخصصة في إنتاج مجموعة كاملة من العوازل الزجاجية المقوية التي تغطي ظروف العمل القياسية ومكافحة التلوث والتلوث الشديد والضباب، مع نماذج كاملة وأداء مستقر.

يتم تصنيع العوازل الزجاجية الخاصة بنا بما يتفق بدقة مع المعايير المحليةجيجابايت/تي 1001.1 والمعيار الدوليإيك 60305، يغطي نطاق الجهد الكامل من10 كيلو فولت إلى 1000 كيلو فولت، مناسبة لنقل الطاقة التقليدية، ونقل UHV، والتلوث الساحلي العالي والسيناريوهات الأخرى.

• النوع القياسي: U70B، U100B، U120B، إلخ. (B = قياسي)
• مكافحة عامة-نوع التلوث: U70BP، U100BP، U120BP، إلخ (P = التلوث)
• التلوث الشديد / نوع الملف الشخصي الطويل: U70BLP، U100BLP، إلخ. (LP = ملف تعريف طويل)
• نوع الضباب: U70BP/146M، U70BLP/146M

تقدم شركة Jiangxi Huayao Electric Co., Ltd. اقتراحات الاختيار التالية لك:

• المناطق العامة، التلوث الضوئي: النوع القياسي (U70B، U100B، U120B، إلخ. (B = قياسي))
• المناطق الصناعية رذاذ الملح الساحلي (التلوث الشديد): مضاد - نوع التلوث (U70BLP، U100BLP)
• ظروف ضبابية ورطبة وندية: نوع الضباب (U70BP/146M، U70BLP/146M)

نرحب بالأصدقاء من جميع القطاعات للاتصال بنا عبر الهاتف على86-15870077965 أو عبر البريد الإلكتروني علىadmin@huayaoelectric.comستوفر لك شركة Huayao Electric الدعم الفني الاحترافي وحلول اختيار المنتج الفردية.

سيناريوهات التطبيق

يتم تطبيق العوازل الزجاجية في Jiangxi Huayao Electric Co., Ltd. في السيناريوهات التالية:

تطبيق شبكة الطاقة القياسية

تم تصميم العوازل الزجاجية Huayao Electric خصيصًا لشبكات النقل والتوزيع في البيئات الملوثة بشكل معتدل. إنها تظهر أداء عزل ممتازًا واستقرارًا ميكانيكيًا عاليًا في ظل المناخات التقليدية، ورذاذ الملح الخفيف وظروف التلوث بالغبار، مما يضمن بشكل أساسي التشغيل الآمن والمستقر لشبكة الطاقة طوال دورة حياتها الكاملة، وهي مناسبة تمامًا لمتطلبات تشغيل شبكة الطاقة في مناطق مختلفة من شمال وجنوب الصين.

تطبيق دعم المعدات الكهربائية

تتوافق منتجاتنا على نطاق واسع مع الأجهزة الكهربائية المختلفة مثل المفاتيح الكهربائية وخزائن التحكم الكهربائية، وتلبي بدقة المتطلبات الهندسية الأساسية لعزل العزل الداخلي والدعم الثابت، مما يوفر ضمانات مزدوجة موثوقة للعزل والدعم الهيكلي للتشغيل الآمن للمعدات الكهربائية.

المشاريع المعيارية المحلية

الحالات الهندسية المتميزة: شاهد على قوة المشروع العالمي
كمورد أساسي لمشاريع شبكات الطاقة، نجحت شركة Jiangxi Huayao Electric في الفوز بعطاءات لعدد من المشاريع الرئيسية لشركة China Southern Power Grid وState Grid Corporation of China. تُستخدم منتجاتنا على نطاق واسع في مشاريع بناء شبكات الطاقة المحلية الأساسية وقد تم الاعتراف بها بشكل كبير من قبل أنظمة شبكات الطاقة الموثوقة لجودتها المستقرة.

المشاريع الرئيسية في الخارج

وفي عام 2025، فازت الشركة بنجاح بالمناقصة الخاصة بمشروع العازل الزجاجيسونلغاز-توس سبا في الجزائر، بقيمة عقد تصل إلى11 مليون دولار أمريكي، مما يشير إلى أن منتجات Huayao Electric قد دخلت رسميًا سلسلة توريد هندسة الطاقة المتطورة في الخارج. وفي الوقت نفسه، يتم توفير منتجاتنا بشكل ثابت لمشاريع هندسة الطاقة الرئيسية فيكهرباء فيتنام على مدار السنة. تستمر سمعتنا في الأسواق الخارجية وقدرتنا على التوريد في قيادة هذه الصناعة.

مستودع ورشة عمل Huayao

حصل منتج Huayao على جائزة 1. Xi'an High Electrical Apparatus Research Institute Co., Ltd

2. المركز الوطني لفحص واختبار جودة منتجات السيراميك مركز اختبار السيراميك في جيانغشي

تقرير التفتيش للمؤسسة.

تخضع جميع المنتجات للقبول الكامل من قبل منظمات دولية موثوقة تابعة لجهات خارجية، ويمكنها توفير خدمات الاختبار والاعتماد من Intertek وSGS وBV وغيرها من المؤسسات. نحن نتبع بدقة المعايير الدولية للتحكم في جودة المنتج، وتوفير ضمان الجودة يمكن تتبعه والتحقق منه للعملاء العالميين، وتلبية المتطلبات الشاملة لعطاءات المشاريع الخارجية ومراجعة الامتثال.

معيار عازل الزجاج:

تم إجراء الاختبارات وفقا لما يلي:
GB/T1001.1-2021 عوازل الخطوط الهوائية ذات الجهد الطبيعي فوق 1000 فولت الجزء الأول: وحدات عازلة من السيراميك أو الزجاج للتيار المتردد. تعريفات الأنظمة وطرق الاختبار ومعايير القبول (IEC 60383-1:2021 MOD)
GB/7253-2019 عازل للخطوط الهوائية ذات الجهد الاسمي فوق 1000 فولت-وحدات عازلة من السيراميك أو الزجاج للتيار المتردد. الأنظمة-خصائص وحدات العازل من نوع الغطاء والدبوس (IEC 60305:2021 MOD)
IEC 60383-1:2023 عوازل الخطوط الهوائية ذات الجهد الطبيعي فوق 1000 فولت
IEC 60120:2020 أبعاد الوصلات الكروية والمقابس لوحدات عازل السلسلة
جيانغشي Huayao الكهربائية المحدودة الامتثال الصارم للمعايير المذكورة أعلاه. نقوم بعمل تقرير اختبار المصنع وفقًا للمعايير المذكورة أعلاه.
نقوم دائمًا بالاختبار التالي لكل منتج:
1. التحقق من الأبعاد
2. التحقق من النزوح
3. اختبار نظام القفل
4. اختبار المجلفن
5. اختبار الصدمة الحرارية
6. اختبار الحمل الفاشل الميكانيكي
7. اختبار تحمل ثقب تردد الطاقة
